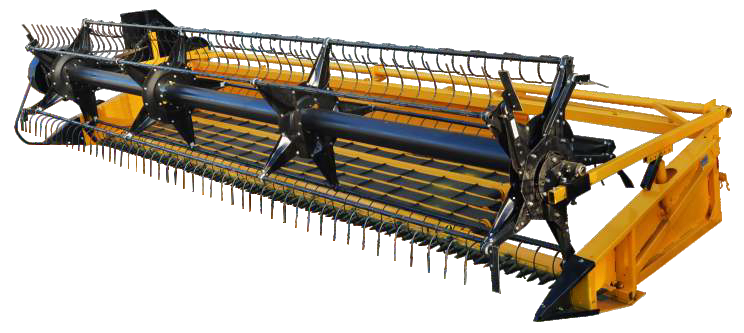

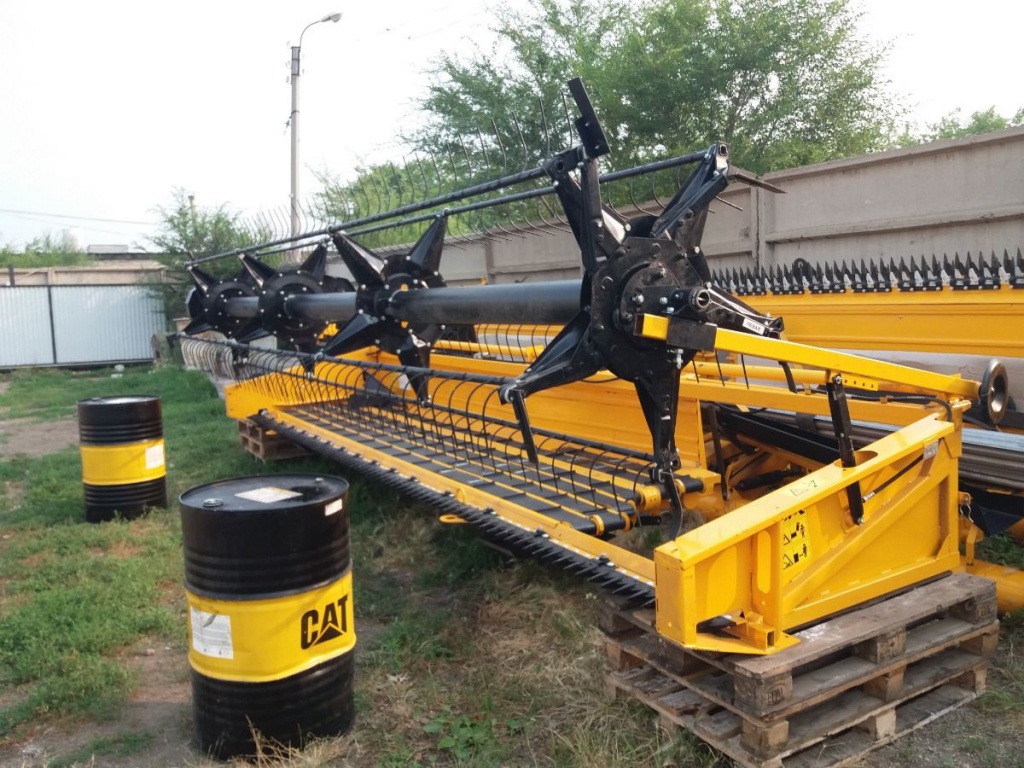

Жатка валковая навесная ЖВН-6В

ЖВН-6В «Ферзь» с МПН — жатка валковая навесная предназначена для скашивания и укладки стеблей зерновых культур в валки при раздельном способе уборки. Может быть использована в качестве прокосочника. Навешивается на комбайны «Нива», «Енисей», «Енисей-1200», «Сибиряк». Наличие расширяющейся в сторону выбросного окна платформы, бесшпренгельное мотовило с граблинами повышенной прочности, гарантирует высокую надежность технологического процесса и качества формирования валка.

        

Жатка валковая навесная ЖВН-6В-01, ЖВН-6В-0 - является модификацией серийной жатки ЖВН – 6Б и полностью подготовлена для агрегатирования с самоходным шасси косилки – плющилки КПС – 5Г, Е-302, 303. Отличается от базовой модели только системой навески и приводом рабочих органов.

Жатка обеспечивает:

• укладывание валка хорошего качества и оптимальной мощности;
• высокую продуктивность работы на скашивание и на подбор;
• облегчение условий труда механизатора

Технические характеристики:

Название	Значение	Ед. изм.
Ширина захвата	6	м
Рабочая скорость	до 12	км/ч
Транспортная скорость	18	км/ч
Производительность	4,8	га/ч
Высота среза	70…200	мм
Ширина платформы	1070…1250	мм
Ширина выбросного окна	1010…1250	мм
Кол-во двойных ходов ножа	453,6	дв.х/мин
Частота вращения мотовила	24…64	об.мин.
Масса	1065	кг
Тип привода	МПН по типу Schumacher

Оснащение:

Мотовило - пятилопастное, одноэксцетриковое, противонамоточное с металлическими роликами, которые обеспечивают долговечность работы механизма наклона лопастей.
Привод мотовила - цепной, с использованием предохранительной муфты, что обеспечивает бесперебойную работу узла на средней и высокой урожайности зерновых. Увеличен срок службы вариатора за счет применения новой конструкции вала и подшипников качения.
Редуктор - конический, малогабаритный, в отличие от перекрестных ременных передач, которые увеличивают количество точек смазки и усложняют обслуживание кинематических передач, обеспечивает надежную работу рабочих органов жатки.
Платформа - металлическая конструкция, выполненная из высококачественного профиля, ширина которой позволяет разместить шесть лент транспортера, что исключает потери колосом за жаткой при уборке высокорослых культур. Улучшена ремонтопригодность вала транспортера за счет соединения его с редуктором через цепную муфту.
Ветровой щит - металлический, выполненный из высококачественного профиля, что позволяет увеличить жесткость конструкции жатки.
Брус ножа - профильная цельнотянутая труба 60х40х4 и уголок цельнотянутый 50*50*5, обеспечивающие прямолинейность переднего бруса в горизонтальной и вертикальной плоскости.
Прижим ножа - регулируемый, позволяющий просто и с высокой точностью выдержать зазор между сегментом и противорежущей пластиной, необходимый для качественного среза культур.
Гидросистема - рукава высокого давления, использование которых позволяет увеличить надежность и срок службы гидравлики, а также упростить техническое обслуживание магистралей.
Работает в агрегате: с комбайнами «Нива», «Енисей» (изготовленные после 2003 года), «Сибиряк».
ЖВН-6В-01, ЖВН-6В-04 — модификации ЖВН-6В «Ферзь» полностью подготовлена для работы с самоходными шасси косилок плющюлок КПС-5Г, Е-301, Е-302, Е-303, E-304.
Жатки агрегатируются с комбайнами «Нива-Эффект», «Енисей-1200», «Енисей-950/954», изготовленными после 2003 года при помощи наклонного корпуса ЖВН-6В-15.000
